技 術 規(guī) 格

參 數 類 型

參 數 指 標

量程

Fx/Fy:1kN-5kN，F(xiàn)z:2.5kN-15kN，Mx/My: 50Nm-250Nm，Mz:50Nm-250Nm

額定力 Fx

±1kN,±2kN,±5kN

額定力 Fy

±1kN,±2kN,±5kN

額定力 Fz

±2.5kN,±5kN,±15kN

額定力 Mx

±50Nm, ±100Nm,±250Nm

額定力 My

±50Nm, ±100Nm,±250Nm

額定力 Mz

±50Nm, ±100Nm,±250Nm

靈敏度

0.8~1.5mV/V

零點輸出

≤3%F.S

安全過載

200%F.S

極限過載

400%F.S

外殼材質

鋁合金/合金鋼

精      度

參數指標

線性度

≤0.3%F.S

重復性

≤0.1%F.S

串擾

≤2.5%F.S

電氣參數

參數指標

激勵電壓

5～10VDC

輸入阻抗

350±30Ω

輸出阻抗

350±30Ω

接口方式

參數指標

輸出接口

航插接口（默認）

線纜長度

3m（默認）

溫度環(huán)境

參數指標

工作溫度

-20 ~60 ℃

存儲溫度

-20 ~ 85 ℃

防護等級

IP65

其他

參數指標

尺寸

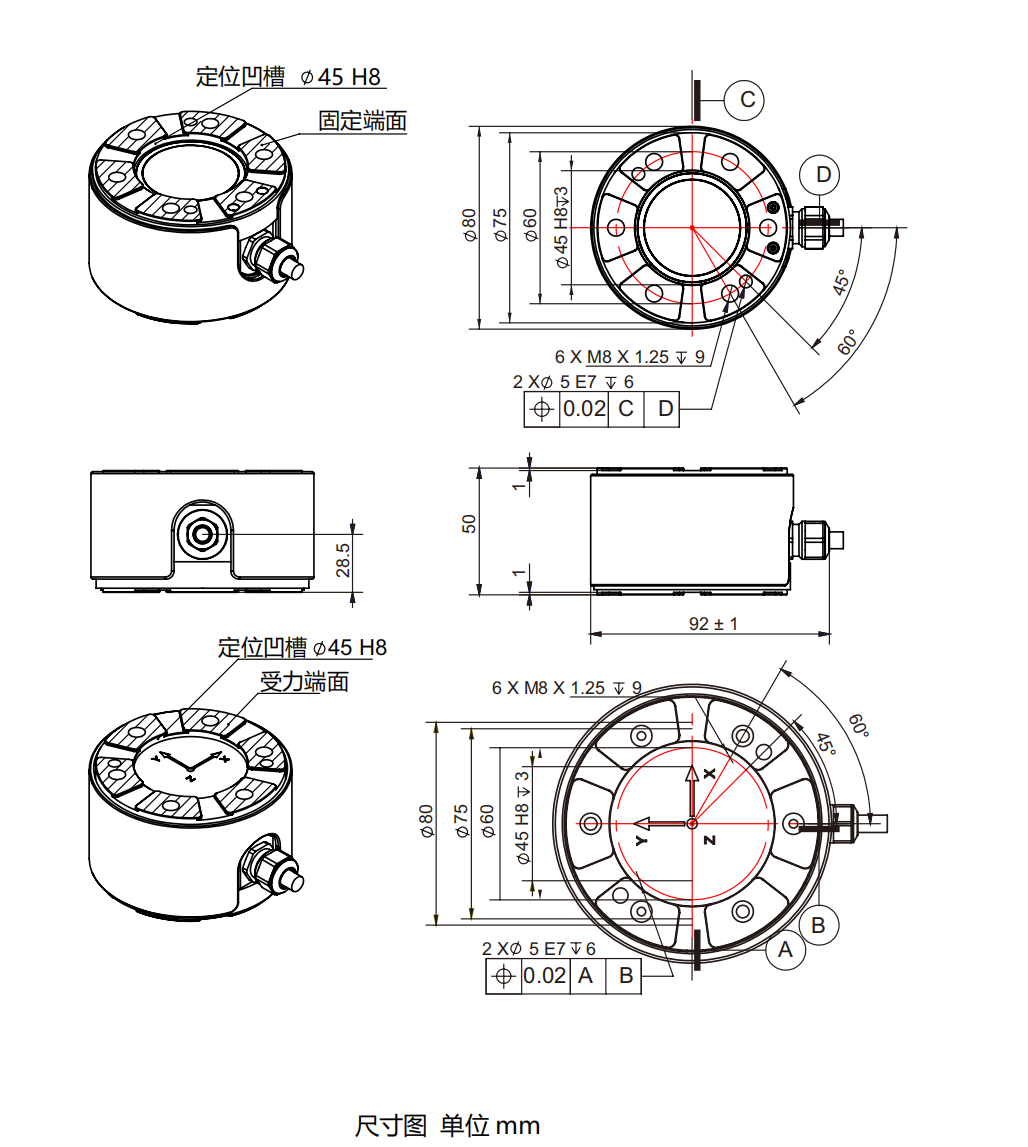

Φ80 * H50mm ，具體見尺寸圖
