技 術 規 格

參 數 類 型

參 數 指 標

量程

Fx/Fy:50N-500N，F(xiàn)z:200N-2000N，Mx/My: 2Nm-20Nm，Mz:5Nm-40Nm

額定力 Fx

±50N,±200N,±500N

額定力 Fy

±50N,±200N,±500N

額定力 Fz

±200N,±500N,±2000N

額定力 Mx

±5Nm, ±5Nm, ±20Nm

額定力 My

±5Nm, ±5Nm, ±20Nm

額定力 Mz

±5Nm, ±10Nm, ±40Nm

靈敏度

0.8~1.5mV/V

零點輸出

≤3%F.S

安全過載

200%F.S

極限過載

400%F.S

外殼材質

鋁合金

精      度

參數指標

線性度

≤0.3%FS

重復性

≤0.1%FS

串?dāng)_

≤2.5%FS

電氣參數

參數指標

激勵電壓

5～10VDC

輸入阻抗

350±30 Ω

輸出阻抗

350±30 Ω

接口方式

參數指標

輸出接口

航插接口（默認）

線纜長度

3m（默認）

溫度環境

參數指標

工作溫度

-20 ~ 60 ℃

存儲溫度

-20 ~ 85 ℃

防護等級

IP65

其他

參數指標

尺寸

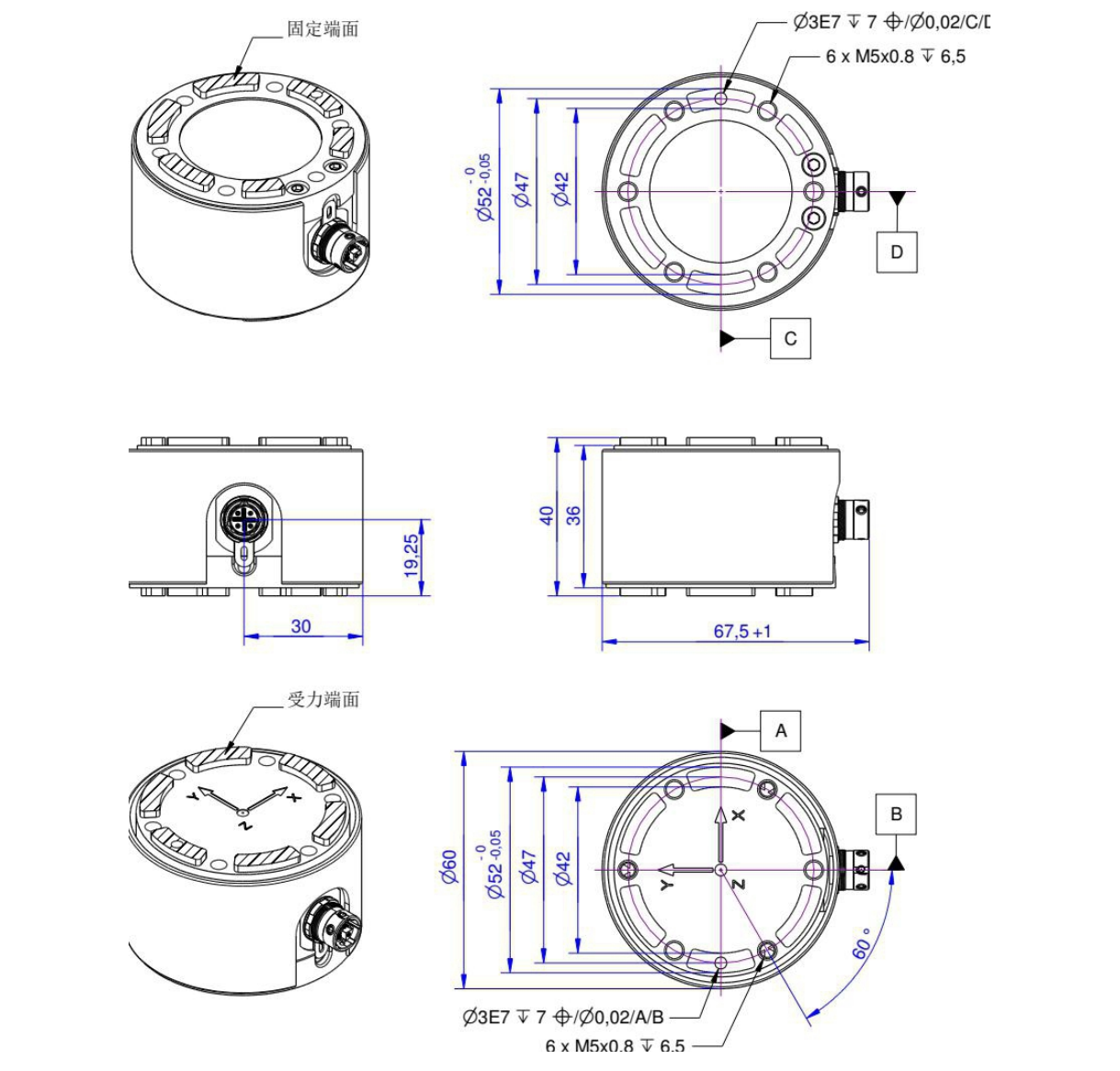

Φ60 * H40mm ，具體見尺寸圖
