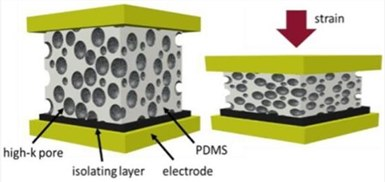

據麥姆斯咨詢報道，法國國家科學研究中心（CNRS）的研究小組利用非常簡單的工藝步驟和廉價的材料，設計出了一種薄電容式傳感器，這種傳感器由具有超高壓力靈敏度的含碳彈性泡沫材料制作而成。該研究團隊在自然合作期刊（Nature Partner Journals, npj）《npj-柔性電子》上發表了一篇題為“Polymeric foams for flexible and highly sensitive low-pressure capacitive sensors”的論文，文中詳細介紹了這種由復合泡沫材料構成的電容式傳感器，該泡沫材料的閉氣孔被導電炭黑顆粒所覆蓋。研究人員采用油包水乳液法，將由炭黑（CB）液滴組成的水基乳狀液分散到固化前的PDMS基體中。固化聚合物后再完成水蒸發，就會形成一種彈性體結構，該結構的球形空隙上覆蓋著炭黑顆粒。然后將復合泡沫夾在頂部和底部兩條導電柔性碳帶電極之間，以形成一種三明治結構，獲得完整的電容式傳感器。通過試驗不同的炭黑濃度、分散濃度和材料厚度，研究人員發現，在1.2mm薄的復合泡沫層中加入10?wt %的炭黑，可獲得優異的靈敏度。論文中顯示，0 ~ 0.2kPa范圍內的壓力靈敏度為35.1kPa?¹，0.2 ~ 1.5kPa范圍內的壓力靈敏度為6.6kPa?¹。 聚合物泡沫（PDMS）中被炭黑所覆蓋的導電孔 此外，該材料具有高電容（超過100pF），可在無需任何信號放大的情況下，輕易地使用低成本電子設備來測量。只需1v的偏壓即可記錄器件的電容響應，且由于材料電阻率較高，該傳感器在1kPa壓力傳感下能耗只需約100nW（顯示10MΩ電阻）。研究人員稱，這比傳統的硅壓阻式壓力傳感器效率高出幾個數量級。將這種電容式壓力傳感器安裝在受試者手腕上，可記錄動脈脈搏的壓力變化，提供實時且原位的電容讀數&#...
